Descrizione

Parametri tecnici

● Descrizione del prodotto per controller di carica solare MPPT 12/24v20A

● Caratteristiche principali

◆ Con la tecnologia avanzata a doppio picco o multi-picco, quando il pannello solare

è ombreggiato o parte del pannello fallisce in più picchi sulla curva IV, il

Il controller è ancora in grado di tracciare accuratamente il punto di potenza massimo.

◆ Un algoritmo di monitoraggio del punto di potenza massimo incorporato può migliorare significativamente l'energia

Efficienza di utilizzo dei sistemi di Photovoltaic e aumentare l'efficienza di ricarica del 15% a

20% rispetto al metodo PWM convenzionale.

◆ Una combinazione di algoritmi di tracciamento multipli consente un monitoraggio accurato dell'ottimale

punto di lavoro sulla curva endovenosa inan estremamente breve.

◆ Il prodotto vanta un'efficienza di monitoraggio MPPT ottimale fino al 99,9%.

◆ Le tecnologie avanzate di alimentazione digitale aumentano la conversione dell'energia del circuito

Efficienza fino al 98%.

◆ Diverse opzioni del programma di ricarica, comprese quelle per batterie in gel, batterie sigillate

e sono disponibili batterie aperte, personalizzati, ecc.

◆ Il controller presenta una modalità di ricarica di corrente limitata. Quando la potenza del pannello solare

supera un certo livello e la corrente di changing è maggiore della corrente nominale, il

Il controller abbasserà automaticamente la potenza di ricarica e porterà la corrente che è

A livello nominale.

◆ È supportata l'avvio istantaneo di grande corrente di carichi capacitivi.
◆ È supportato il riconoscimento automatico della tensione della batteria,

◆ Indicatori di guasto a LED e uno schermo LCD che può visualizzare informazioni anomalie

Aiuta gli utenti a identificare rapidamente SystemFault.

◆ La funzione di archiviazione dei dati storiche è disponibile e i dati possono essere archiviati per un massimo di un anno.

◆ Il controller è dotato di uno schermo LCD con cui gli utenti non possono solo verificare

Dati e stati di funzionamento del dispositivo, Modifica ButAlso Parametri del controller.

◆ Il controller supporta il protocollo Modbus standard, soddisfacendo la comunicazione

bisogni di varie occasioni.

◆ Tutte le comunicazioni sono isolate elettricamente, in modo che gli utenti possano essere sicuri nell'uso.

◆ Il controller impiega un meccanismo di protezione eccessivo incorporato. Quando la temperatura supera il valore impostato,

la corrente che change diminuirà in proporzione lineare alla temperatura e

lo scarico verrà interrotto S0 per frenare il

Aumento della temperatura del controller, impedendo effettivamente il controller di essere

danneggiato dal surriscaldamento.

◆ Con l'aiuto di una funzione di campionamento della tensione della batteria esterna, tensione della batteria

Il campionamento è esentato dall'effetto della perdita di linea, rendendo il controllo più preciso.

◆ Con una funzione di compensazione della temperatura, il controller può automaticamente

Regolare i parametri di ricarica e scarica per estendere la durata della batteria.

◆ Il controller dispone anche di una funzione di protezione a temperatura eccessiva della batteria e quando la temperatura della batteria esterna non è

Il valore impostato, la ricarica e lo scarico saranno chiusi in modo da proteggere i componenti

dall'essere danneggiato dal surriscaldamento.

◆ Protezione dell'illuminazione TVS

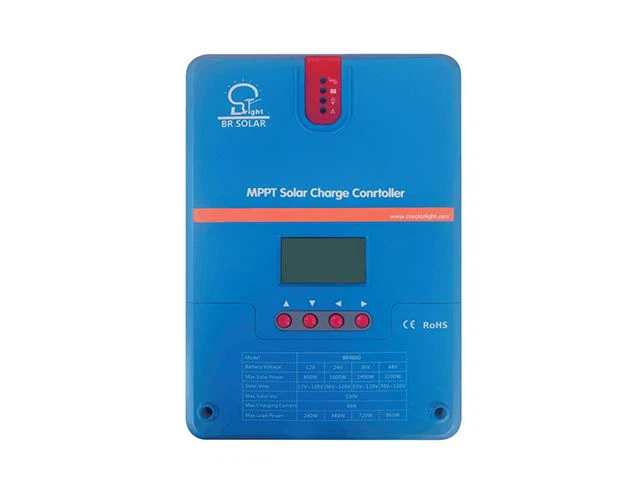

● L'immagine dell'aspetto è come sotto

● Il diagramma di cablaggio è come sotto

Rimuovere le due viti sul pannello del controller di carica solare, quindi avviare il cablaggio. Per la sicurezza dell'installazione, consigliamo la seguente cablaggio. Tuttavia, il cablaggio senza seguire questo ordine non danneggerà il controller di carica solare.

①	Connessione interfaccia di campionamento a temperatura esterna	④	Collegare la linea di alimentazione
②	Collegamento della linea di campionamento della tensione della batteria	⑤	Accendi
③	Collegamento del cavo di comunicazione	⑥	Chiudere la copertura del cablaggio

● parametro delle specifiche del prodotto

controller

● Perché scegliere BR Solar

1.Configurazione standard:Ogni controller viene fornito di serie con un sensore di temperatura per proteggere il controller stesso e la batteria.

Punto di vendita unico:Design di dissipazione del calore, la scheda madre non ottiene polvere, impedisce la polvere di entrare, evitare il corto circuito

Tutte le comunicazioni sono isolate elettricamente, in modo che gli utenti possano usarle con fiducia.

Con la funzione storica di archiviazione dei dati e può archiviare fino a un anno di dati.

Tutte le comunicazioni sono isolate elettricamente, in modo che gli utenti possano usarle con fiducia.

2. Ti forniremo istruzioni dettagliate e documenti di installazione. Organizzeremo gli ingegneri professionisti per guidare l'installazione per garantire che il tuo progetto possa essere installato correttamente. Se ci sono problemi con il prodotto durante il periodo di garanzia, forniremo un servizio post-vendita gratuito, perché sappiamo che solo una relazione cooperativa amichevole a lungo termine può cooperare meglio.

3.A proposito di BR Solar

Abbiamo installato con successo i nostri lampioni solari, lampioni a LED, albero elevato, pannelli solari, batteria solare, sistema di illuminazione solare domestica, ecc., I mercati esteri su 114 paesi in particolare in Asia, Nord e Sud America, Africa, ecc.

Il nostro vantaggio rispetto ad altri fornitori:

a) Certificato da CE, ROHS, IEC, TUV, FCC, SONCAP, SASO, CCC, ISO9001: 2000, CCPIT, SASO, PVOC, IES, ecc.

b) Soluzioni che progettano capacità e abili lavoratori di produzione.

c) qualità affidabile, prezzo competitivo, consegna rapida, risposta rapida e servizio eccellente.

d) Per mantenere la nostra potente posizione del mercato dell'illuminazione solare e offrire una sana catena di approvvigionamento al nostro cliente, stiamo cercando di fare il miglior equilibrio tra la massima qualità e il miglior prezzo sulla tua richiesta, per fare le prestazioni migliori per te.

e) Servizio ingegneri di installazione per grandi ordini.
